...برابری دو زاویه

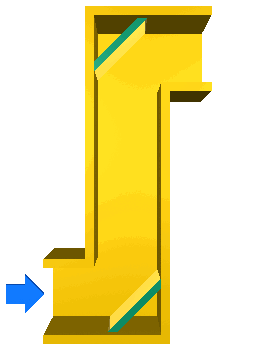

...پریسکوپ

منشور/prism...

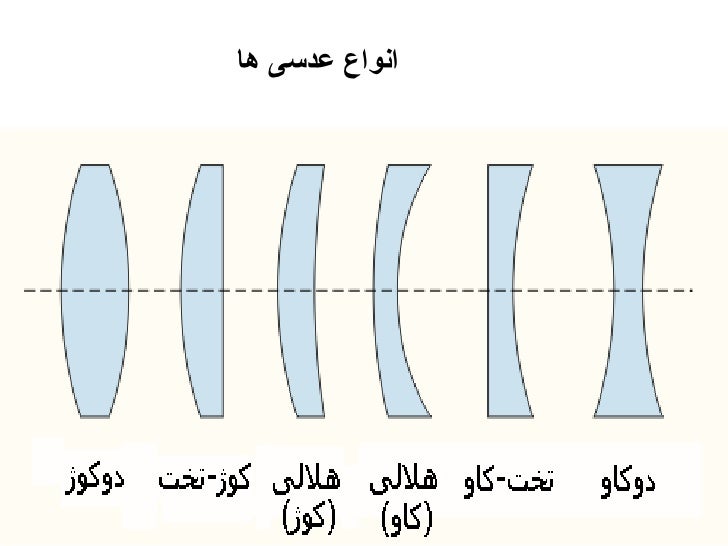

انواع عدسی ها

آینه ها(مطالب فراتر از کتاب)

آینه‌ها (Mirorrs)

مقدمه

بدون شک همه ما هر روز با آینه سر و کار داریم و از آن استفاده می‌کنیم. اما آیا تا کنون از خود پرسیده‌ایم که آینه چگونه بوجود آمده است؟! چگونه به تکامل رسیده است؟! و چه نقشی را در زندگی و دنیای پیشرفته امروزی بازی می‌کند؟! احتمال اینکه اولین آینه ، آبگیرها بوده باشند بسیار قوی است و در واقع واژه "آبگینه" یا "آب گونه" شاید از چنین خاستگاهی بوجود آمده باشد.

تاریخچه

کاوشهای باستان شناسان مبین این نکته جالب است که آینه‌های شخصی و ساده بیش از 50 قرن قدمت دارند و در دورانهای گذشته از ارزشی اغراق آمیز برخوردار بوده‌اند. زمانی در آسیای صغیر آینه را از جنس برنز و مس مفرغ می‌ساختند و آن را صیقل داده و با دسته‌های پر نقش و نگار عرضه می‌کردند و به تدریج آینه‌های فولادی به علت قابلیت صیقل یافتن بیشتر و شفافیت بیشتر ، نسبت به برنز و مس و مفرغ ، جایگزین آینه‌های قدیمی‌تر شدند، تا اینکه تحول اساسی در صنعت تولید آینه بوجود آمد. در قرن 12 میلادی کاربرد شیشه در تولید آینه کشف شد و اولین آینه‌های شیشه‌ای که با ورقه‌هایی پوشیده از سرب به بازار عرضه می‌شدند بوجود آمدند.

مدتی بعد ماهیت سمی بودن سرب آشکار گردید و به همین دلیل استفاده از مخلوط جیوه و قلع بجای سرب آغاز شد. این تغییر و تحولات باعث شدند که ونیز که در آن زمان محل تولید اینگونه آینه‌ها بود به یک قطب اقتصادی تبدیل شود. با وجود این ، اختراع و تولید آینه را نباید جزو نیازهای اولیه و تنها در حد یک ابزار شخصی تصور کنیم، امروزه کاربردهای علمی آینه‌ها بسیار بیشتر از کاربردهای اولیه و ظاهری آنها هستند.

داشنمندان از مدتها قبل خواص آینه‌های تخت و کوژ و کاو (محدب و مقعر) را می‌شناختند و حتی با استفاده از آنها برای متمرکز کردن نور آفتاب وسایلی را برای به آتش کشیدن اجسام اختراع کرده بودند. حتی در این مورد افسانه‌ای وجود دارد که می‌گویند ارشمیدس دانشمند معروف قرن سوم قبل از میلاد بوسیله شبکه‌ای از اینگونه آینه‌ها ، کشتیهای بادبانی مهاجمان رومی را به آتش می‌کشیده است، تا اینکه فرمانروای روم سرانجام در شب موفق به تسخیر شهر "سیراکوز" می‌گردد.

تصویر در آینه‌ها

آینه‌ها سطوح بازتابنده هستند که تصویر جسم نورانی قرار گرفته در جلوی خودشان را نشان می‌دهند، بسته به فاصله جسم از آینه مشخصات تصویر (مکان - وارونگی - برگردان جانبی - بزرگی) ممکن است متفاوت باشد. این وسیله نوری از دیر باز در زندگی بشر نقش عمده‌ای داشته و استفاده‌های فراوانی از آن به عمل آمده است. در طبیعت شکل گیری تصویر در آب یا در شیشه‌های پنجره و یا سطوح بازتابان فلزی و پدیده‌هایی از این قبیل به وفور وجود دارند. بر حسب نوع کاربرد و چگونگی شکل گیری تصویر و مشخصات آن به دو دسته عمده تقسیم شده‌اند:

آینه‌های تخت

آینه‌هایی هستند که در منازل وجود دارد و از جسم نورانی تصویری مستقیم و مجازی و برگردان تشکیل می‌دهند، طوری که سمت راست جسم برای تصویر سمت چپ به حساب می‌آید و برعکس که در اکثر سیستمهای نوری ساده کاربرد فراوان دارند. در کارهای عادی و مصارف عمومی از این آینه استفاده می‌شود. به لحاظ هزینه پایین و تولید راحت و انبوه سازی و سادگی مکانیزم توسعه فراوانی دارد.

در منازل ، باشگاهها و مغازه‌ها و دکوراسیون در آینه کاری و معماری و در بتینه کاری و تزئینات ساختمان کاربرد فراوان دارند. از قدیم الایام به صورتهای طبیعی یافت می‌شدند، که با پیشرفت علم و صنعت با کیفیتهای بالاتر نیز به بازار عرضه شد که حتی در برخی سیستمهای اپتیکی نیز بکار گرفته‌اند.

موارد استفاده آینه‌های تخت

امروزه بهره وری این آینه‌ها را بالا برده‌اند و آینه‌هایی با ضریب بازتابش بسیار بالایی هم ساخته‌اند. در سیستمهای نوری و برخی دستگاههای حساس نوری از جمله لیزرها از این آینه‌ها استفاده می‌شود، آینه‌های شیشه‌ای نیم بازتابان نیز از این نوعند.

انواع آینه‌های تخت

• آینه‌های شیشه‌ای: که بر حسب نوع کیفیت و صیقل بودن شیشه و مواد اندود کننده دارای کیفیت متفاوتی می‌باشند.
• آینه‌های فلزی: آینه‌های فلزی را بیشتر از نوع تخت می‌سازند و در دندانپزشکی و قطعات ریز اپتیکی کاربرد دارند.
• آینه‌های لایه گذاری شده: آینه‌ای با چند لایه اندود جهت بالا بردن ضریب بازتابش و اصلاح آینه‌ها شیشه‌ای و جلوگیری کامل از شبح نوری ساخته شده‌اند.

آینه‌های کروی

این آینه‌ها به دو دسته عمده آینه‌های محدب و آینه‌های مقعر تقسیم می‌شوند. این آینه‌ها از لحاظ همگرایی و واگرایی پرتوهای نوری و شکل گیری تصویر و بزرگنمایی و وارونگی و سایر مشخصات تصویر کاربردهای ویژه‌ای در سیستمهای نوری دارند.

آینه شلجمی

در چراغهای اتومبیلها و برخی سیستمهای موازی ساز نورها بکار می‌روند، که شکلی شبیه آینه‌های کروی اما متفاوت از آنها دارند.

آینه‌های توان بالا

نوعی آینه‌های چند لایه‌ای هستند که در سیستمهای بازتاب کامل نور و نیز در سیستمهای لیزری و برخی طیف سنجها و محاسبات دقیق و حساس نوری کاربرد دارند.

تقسیمات آینه‌ها

آینه‌ها را بر حسب جنس مواد سازنده و نحوه کارشان به چند دسته عمده بصورت زیر نیز تقسیم بندی می‌کنند که اسامی آنها گویای چگونگی ساخت آنها نیز می‌باشد.

آینه‌های شیشه‌ای

این آینه‌ها از جنس شیشه بوده که پشت آن به توسط مواد باز تابنده اندود شده است و به لحاظ هزینه پایین و مکانیزم ساده کاربرد وسیعی دارند، معمولا سطوح این آینه‌ها به توسط جیوه (Hg) ونقره (Ag) و آلومینیوم (Al) اندود می‌شود. البته یک لایه رنگ هم روی فلز زده می‌شود که از آن محافظت نماید.

آینه‌های فلزی

یک نوع آینه‌های فلزی همان آینه‌ای شیشه‌ای اندود فلزی شده هستند، نوع دوم که بیشتر مد نظر ماست جهت جلوگیری از شبح نوری که از تداخل دو بازتاب لایه خارجی و داخلی آینه ایجاد می‌شود و وضوح تصویر را پایین می‌آورد. آینه‌های تک لایه‌ای فلزی هستند، که فلزات با سطوح صیقل یافته ساخته می‌شود که مشهورترینشان آینه آلومینیومی یا آینه استیل و ... که توان بازتابی خوبی دارند و در دستگاههای اپتیکی هم جواب خوبی می‌دهند.

آینه‌های مایع

یک آینه دیگر با سمت گیری بسیار ویژه ، آینه‌ای است که از سطح یک مایع تشکیل می‌یابد. برای مثال ، از یک تشت پر از جیوه و یک باریکه لیزر برای تعیین امتداد قائم یک محل استفاده می‌شود و به منزله یک شاقول اپتیکی دقیق مورد استفاده قرار می‌گیرد. برای همین مقصود ، می‌توان حتی از مایعاتی که قدرت بازتابی کمتری دارند ولی سمی نیستند، استفاده کرد.

کاربردها

برای اولین بار "اسحق نیوتن" داشنمند معروف انگلیسی و کاشف قانون جاذبه ، از آینه‌ها در ساخت تلسکوپ جدید که خود اختراع کرده بود بهره جست و به این ترتیب نسل جدید از این گونه تلسکوپها را بوجود آورد. از آن زمان ، یعنی از سال 1671م تا کنون آینه‌های بسیار شفافتر و بزرگتر و در نتیجه تلسکوپهای بسیار عظیمتر و دقیقتری توسط دانشمندان گوناگون بوجود آمده‌اند. تلسکوپهایی که برای ساخت آنها هزینه‌های بسیار گزافی صرف شده است. برای نمونه ، آینه تلسکوپ عظیم رصدخانه کوه پالومار در کالیفرنیا 5 متر و 8 میلیمتر قطر و حدود 20 تن وزن دارد! چنین آینه‌هایی با دقت و شفافیت بسیار بالایی که دارند می‌توانند نگاه انسانهای کنجکاو و جستجو گران فضا را تا اعماق فضا گسترش دهند.

البته باید اقرار کرد در واقع بدون وجود اینگونه آینه‌ها نگاه انسان کنونی از سطح زمین فراتر نمی‌رفت. بنابراین یکی از نتایج اختراع و تکامل آینه‌ها ، گسترش نگاه انسان از کیهان و برملا شدن بسیاری از رازهای پیدایش هستی را در بر داشته است. علاوه بر این ، در بسیاری از تکنیکهای پیچیده هواپیمایی و سیستمهای رادار ، انواع میکروسکوپها و ابزار آلات پزشکی و بسیاری از ابزارهای پیشرفته کنونی ، انواع گوناگون آینه‌ها ، نقشی بسیار اساسی را به عهده دارند.

بنابراین انسان بدون آینه ، هرگز صاحب علوم امروزی و تکنولوژی امروزی نمی‌شد و بسیاری از رازهای دنیای علم و طبیعت و کهکشانها برای انسان ناشناخته باقی می‌ماند. اما ، این مسأله‌ای نبود که بتوان به کمک تلسکوپهای زمینی به آن دست افت و در حقیقت از اینجا بود که پروژه‌های پر خرجی آغاز شد.

شکست نور.3

با استفاده از پدیده شکست نور می‌توان نور سفید یا نورهای مخلوط از چندین طول موج را به امواج تشکیل دهنده آن تجزیه نمود.

اساس این پدیده متفاوت بودن سرعت نور در محیط‌های شفاف بر حسب طول موج نور است، به این ترتیب که هرچه طول موج بیشتر باشد سرعت نور در آن محیط نیز بیشتر خواهد بود. بنابراین نورهای مختلف با طول موج‌های مختلف مسیرهای متفاوتی را طی کرده و دچار شکست‌های متفاوتی می‌شوند. نتیجه این عمل جدا شدن امواج با طول موج‌های متفاوت از یکدیگر خواهد بود.

کاربردهای شکست نور با استفاده از پدیده‌ی شکست نور می‌توان نور سفید یا نورهای مخلوط از چندین طول موج را به امواج تشکیل دهنده آن تجزیه نمود. اساس این پدیده متفاوت بودن سرعت نور در محیط‌های شفاف بر حسب طول موج نور است، به این ترتیب که هرچه طول موج بیشتر باشد سرعت نور در آن محیط نیز بیشتر خواهد بود.

بنابراین نورهای مختلف با طول موج‌های مختلف مسیرهای متفاوتی را طی کرده و دچار شکست‌های متفاوتی می‌شوند. نتیجه این عمل جدا شدن امواج با طول موج‌های متفاوت از یکدیگر خواهد بود. این پدیده را می‌توان به ‌طور طبیعی در رنگین کمان مشاهده کرد. قطرات آب باران نور خورشید را به طول موج‌های مختلف تجزیه می‌کنند و رنگین کمان در آسمان مشاهده می‌شود.

انواع آینه ها

ادامه مطلب...

ادامه نوشته

نور و انعکاس

new/2

شکست نور ...2



ادامه نوشته





در تاریخ 17فروردین از این وبلاگ دفاع شد.

شکست نور...

شکست نور به زبان ساده و کاملاً تصویری بخش اول...

...

ادامه نوشته

الكتروسكوپ



در بسیاری از آزمایش ‌‌ها، بار انتقال یافته آنقدر كم است كه نیروی جاذبه یا دافعه ایجاد شده توسط آن بسیار كوچكتر از نیروی جاذبه زمین می ‌باشد، این امر باعث می ‌شود باردار شدن اجسام به سختی تشخیص داده شود.

برای حل این مشكل وسیله ‌ای به نام الكتروسكوپ ساخته شده است كه وجود بار را به خوبی نشان می ‌دهد. با نزدیك كردن اجسام به الكتروسكوپ، به راحتی می ‌توان مشخص نمود كه آیا جسم باردار است یا خیر. به فیلم زیر توجّه كنید.



برای مشاهده فیلم بر روی شكل زیر کلیک کنید.







الكتروسكوپ از یك میله فلزی كه از یك طرف به یك صفحه دایره ای شكل و از طرف دیگر به دو ورق بسیار نازك و سبك فلزی متصل می باشد، تشكیل شده است. شكل زیر یك الكتروسكوپ را كه در داخل ظرف شیشه ‌ای قرار دارد، نشان می دهد.

ظرف شیشه ‌ای باعث حفاظت ورقه ‌های نازك در مقابل جریان هوا و همچنین مانع خارج شدن بار از ورقه ‌ها می ‌گردد. اگر الكتروسكوپ بدون بار باشد، ورقه ‌های سبك فلزی بر اثر نیروی جاذبه زمین به سمت پایین جمع می ‌شوند.

 با توجّه به دو شكل زیر روش كار الكتروسكوپ را بیان كنید.

با نزدیك كردن یك میله باردار به الكتروسكوپ بدون ‌بار، ورقه‌ های الكتروسكوپ از یكدیگر فاصله می ‌گیرند. اگر میله ‌ای با بار مثبت را به الكتروسكوپ نزدیك كنیم، بارهای منفی الكتروسكوپ به سمت گوی (در بالا) كشیده می‌شوند، بنابراین گوی دارای بار منفی شده و ورقه ‌ها بار مثبت پیدا می ‌كند. نیروی دافعه بین بارهای هم نام نیز باعث دور شدن ورقه ها از یكدیگر می شود.

توجّه كنید كه بار خالص الكتروسكوپ صفر می باشد، زیرا میله با آن تماس نداشته است. در این حالت فقط بارها را در الكتروسكوپ به حركت در آورده‌ایم، طوری كه بار منفی در بالا و بار مثبت در پایین قرار گرفته است. وقتی میله باردار دور شود، بارهای الكتروسكوپ با هم مخلوط شده و ورقه‌ها به حالت عادی باز می ‌گردند. اگر میله با بار منفی به الكتروسكوپ نزدیك كنیم چه پدیده‌ای اتفاق می ‌افتد؟
